canvas标签miterLimit属性用于设置最大斜接长度。
设置斜接长度为的线段
<!DOCTYPE html> <html> <head> <meta charset="utf-8"> <title>创建线条宽度-HTML教程www.xuandaima.com</title> </head> <body> <canvas id="testCanvas" width="290" height="160" style="border:1px solid #d3d3d3;"> 您的浏览器不支持 HTML5的canvas标签。</canvas> <p>试图设置 miterLimit 4(然后,斜接长度将超过斜接限制),当行满足它将显示为 lineJoin =“bevel”。</p> <script> var c=document.getElementById("testCanvas"); var ctx=c.getContext("2d"); ctx.lineWidth=10; ctx.lineJoin="miter"; ctx.miterLimit=5; ctx.moveTo(20,20); ctx.lineTo(50,27); ctx.lineTo(20,34); ctx.stroke(); </script> </body> </html>
说明字段 | 描述 |
---|---|
document.getElementById("testCanvas") | 返回文档id属性为"testCanvas"的对象 |
getContext("2d") | getContext() 返回画布上绘图的环境。getContext("2d") 返回绘制类型(2 维)的环境,未来可能会支持3维,但现在支持2维。 |
lineWidth=10; | 线段的宽度为10像素。 |
lineJoin="miter"; | 重置线段属性 |
miterLimit=5; | 设置斜接长度为5 |
moveTo(20,20) | 设置线段的第一个点的路径(不含划线),X抽为“20”,Y抽为“20” |
lineTo(50,27) | 设置线段的第二个添加点的路径(不含划线),X抽为“50”,Y抽为“27” |
lineTo(20,34) | 设置线段的第三个添加点的路径(不含划线),X抽为“20”,Y抽为“34” |
stroke() | 根据当前点的路径划线。 |
注意:Internet Explorer 8 及之前的版本不支持 <canvas> 元素。
miterLimit 属性设置或返回最大斜接长度。
斜接长度指的是在两条线交汇处内角和外角之间的距离。
提示:只有当 lineJoin 属性为 "miter" 时,miterLimit 才有效。
边角的角度越小,斜接长度就会越大。
为了避免斜接长度过长,我们可以使用 miterLimit 属性。

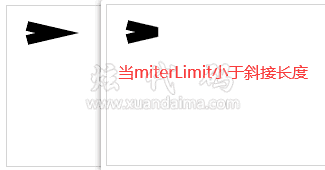

如果斜接长度超过 miterLimit 的值,边角会以 lineJoin 的 "bevel" 类型来显示(Fig 3):
context.miterLimit=number;
值 | 描述 |
---|---|
number | 正数。规定最大斜接长度。如果斜接长度超过 miterLimit 的值,边角会以 lineJoin 的 "bevel" 类型来显示。 |
